IECHO TK4S

Codice TK4SF

Disp. Non disponibile

Il plotter da taglio TK4S si basa su un concetto di design modulare e personalizzabile che lo rende unico sul mercato. Si tratta di un ‘sistema’ configurabile in base alle specifiche esigenze di formato, di tipologia di lavoro e di spessore dei materiali.La completa modularità e l’ampia configurabilità permettono al plotter TK4S di essere una soluzione ideale per molteplici settori: cartotecnica, tessile, arredamento, comunicazione visiva ed industriale. Grazie a frese e utensili intercambiabili sarà possibile eseguire un’ampia gamma di lavorazioni: taglio passante a lama fissa o oscillante, mezzo taglio, cordonatura, scanalatura, fresatura e marcatura.Hangzhou IECHO Science & Technology Co. Ltd vanta oltre 30 anni di esperienza nella progettazione e realizzazione di software ed attrezzature per il taglio CNC. Tosingraf, distributore ufficiale del marchio in Italia, sarà lieta di affiancare il Cliente nella configurazione della sua soluzione ideale e di supportarlo professionalmente nelle operazioni di ordinaria e straordinaria manutenzione. Investi in una tecnologia di taglio potente e a prova di futuro.CARATTERISTICHE PRINCIPALI:Telecamera con sensore CCD ad alta precisione: riconosce la posizione dei materiali e risolve eventuali disallineamentiDispositivi di sicurezza: TK4S integra un dispositivo di protezione anticollisione per la sicurezza dell’operatoreNastro trasportatore per taglio in continuo: permette una maggiore efficienza eliminando i tempi di carico e scaricoPiano a nido d’ape in alluminio aeronautico: garantisce stabilità ed evita fenomeni di dilatazione o contrazione termicaUtensili intercambiabili: per adattare la macchina a qualsiasi esigenza di taglio, mezzo taglio e fresaturaMagazzino lame automatico: grazie alla fresa da 1.8 kW il sistema di cambio lama diventa automaticoFrese: il sistema TK4S può essere equipaggiato con due diverse tipologie di fresa a seconda delle esigenzeDoppio motore: il ponte in movimento sull’asse X è dotato di doppio motore per un movimento stabile ed accuratoArea di lavoro: grazie alla sua modularità, TK4S può essere predisposto per svariate aree di lavoro

Continua a leggere

Specifiche tecniche Serve Aiuto?

Crea ora il tuo account

Vedi i prezzi, acquista online e gestisci i tuoi ordini in tutta semplicità

Registrati Accedi

Spedizione rapida in 24/48 ore dall’ordine

Pagamenti sicuri

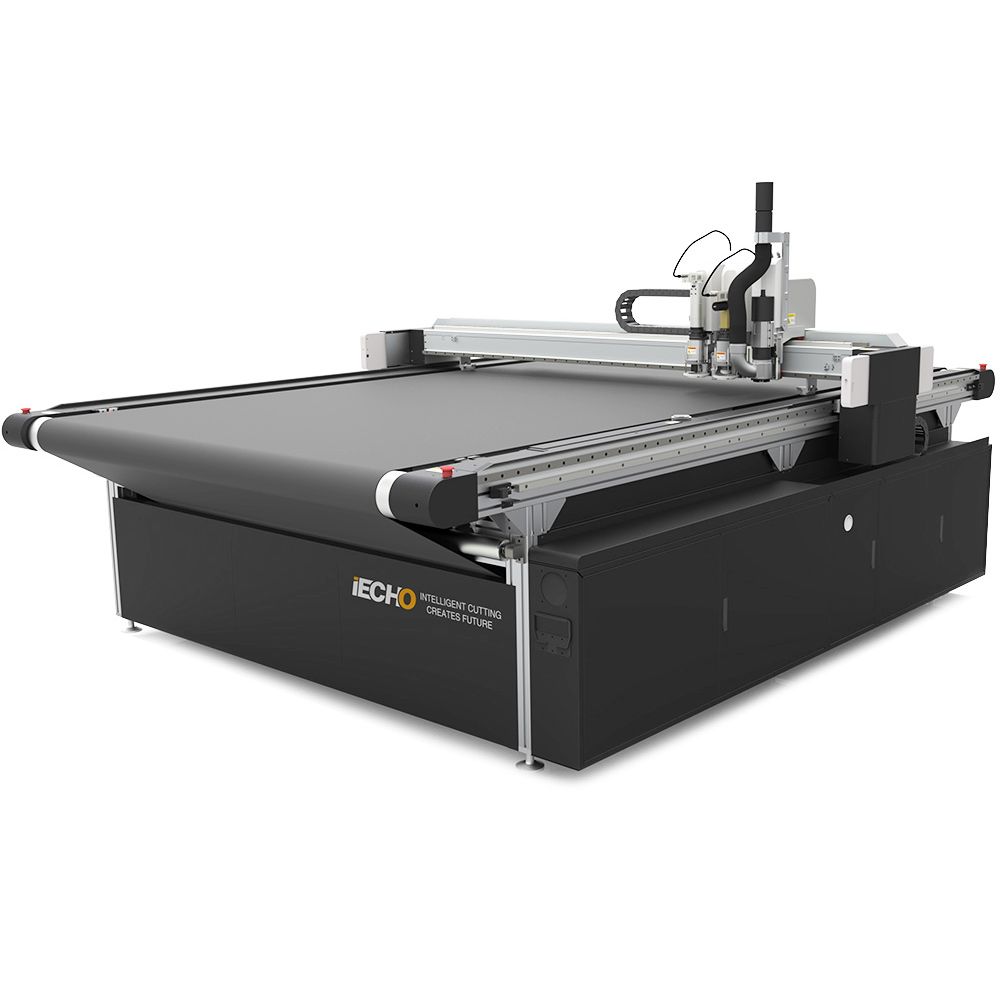

Sistema di taglio digitale flatbed

La completa modularità e l’ampia configurabilità permettono al plotter TK4S di essere una soluzione ideale per molteplici settori: cartotecnica, tessile, arredamento, comunicazione visiva ed industriale. Grazie a frese e utensili intercambiabili sarà possibile eseguire un’ampia gamma di lavorazioni: taglio passante a lama fissa o oscillante, mezzo taglio, cordonatura, scanalatura, fresatura e marcatura.

Hangzhou IECHO Science & Technology Co. Ltd vanta oltre 30 anni di esperienza nella progettazione e realizzazione di software ed attrezzature per il taglio CNC. Tosingraf, distributore ufficiale del marchio in Italia, sarà lieta di affiancare il Cliente nella configurazione della sua soluzione ideale e di supportarlo professionalmente nelle operazioni di ordinaria e straordinaria manutenzione. Investi in una tecnologia di taglio potente e a prova di futuro.

CARATTERISTICHE PRINCIPALI:

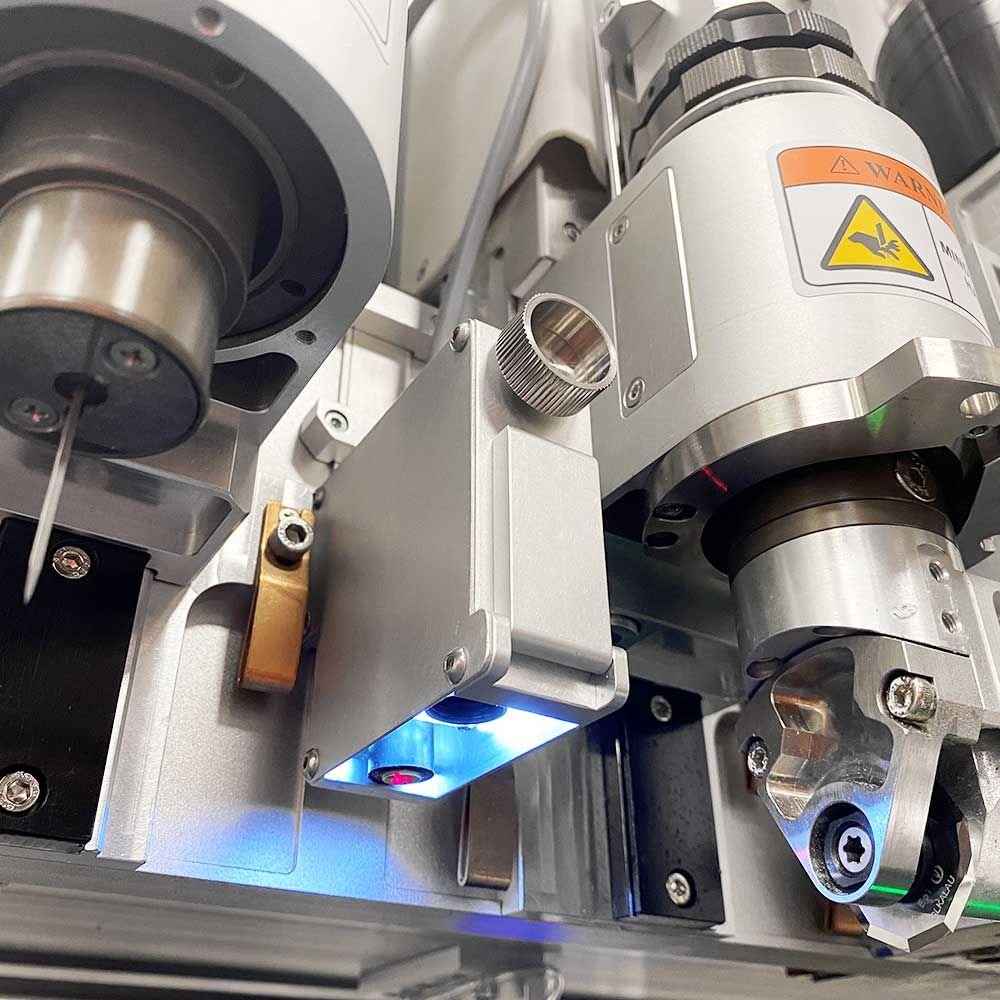

Telecamera con sensore CCD ad alta precisione: riconosce la posizione dei materiali e risolve eventuali disallineamenti

Dispositivi di sicurezza: TK4S integra un dispositivo di protezione anticollisione per la sicurezza dell’operatore

Nastro trasportatore per taglio in continuo: permette una maggiore efficienza eliminando i tempi di carico e scarico

Piano a nido d’ape in alluminio aeronautico: garantisce stabilità ed evita fenomeni di dilatazione o contrazione termica

Utensili intercambiabili: per adattare la macchina a qualsiasi esigenza di taglio, mezzo taglio e fresatura

Magazzino lame automatico: grazie alla fresa da 1.8 kW il sistema di cambio lama diventa automatico

Frese: il sistema TK4S può essere equipaggiato con due diverse tipologie di fresa a seconda delle esigenze

Doppio motore: il ponte in movimento sull’asse X è dotato di doppio motore per un movimento stabile ed accurato

Area di lavoro: grazie alla sua modularità, TK4S può essere predisposto per svariate aree di lavoro

FORMATI:

TK4S-2516: area di taglio 2500 x 1600 mm - ingombro 3300 x 2300 mm

TK4S-3516: area di taglio 3500 x 1600 mm - ingombro 4300 x 2300 mm

TK4S-5516: area di taglio 5500 x 1600 mm - ingombro 6300 x 2300 mm

TK4S-2521: area di taglio 2500 x 2100 mm - ingombro 3300 x 2900 mm

TK4S-3521: area di taglio 3500 x 2100 mm - ingombro 4300 x 2900 mm

TK4S-5521: area di taglio 5500 x 2100 mm - ingombro 4300 x 2900 mm

TK4S-2532: area di taglio 2500 x 3200 mm - ingombro 3300 x 4000 mm

TK4S-3532: area di taglio 3500 x 3200 mm - ingombro 4300 x 4000 mm

TK4S-5532: area di taglio 5500 x 3200 mm - ingombro 6300 x 4000 mm

SPECIFICHE TECNICHE:

Velocità massima: 1.500 mm/sec.

Precisione di taglio: 0.1 mm

Spessore massimo: 50 mm

Piano: fisso o con nastro trasportatore

Testa utensile: 1 inclusa (fino a 3 installabili)

Utensili di serie: taglio universale (UCT) e cordonatore (CTT)

Formato file: DXF, HPGL, PLT, PDF, ISO, AI, EPS, TSK, BRG, XML

Interfaccia: Serial Port

Ambiente: temperatura 0-40°C - umidità 20-80% RH

SETTORI E MATERIALI:

Visual Communication (VIDEO): Forex, Laminil, Banner e Bandiere, Backlit, Plexiglass, Metacrilato, Vinili, Riflettente
Industrial (VIDEO): Legno e fibra di legno, Fibra di carbonio e Kevlar, Guarnizioni meccaniche, Metacrilato, Policarbonato, PU ed EVA sagomato
Automotive (VIDEO): Tessuto spugnato, pelle naturale, tessuto intrecciato, imbottiture in PU e PE, finta pelle in PU, tappeti
Textile (VIDEO): Tessuto mesh, tappeto, similpelle accoppiato, similpelle spugnato

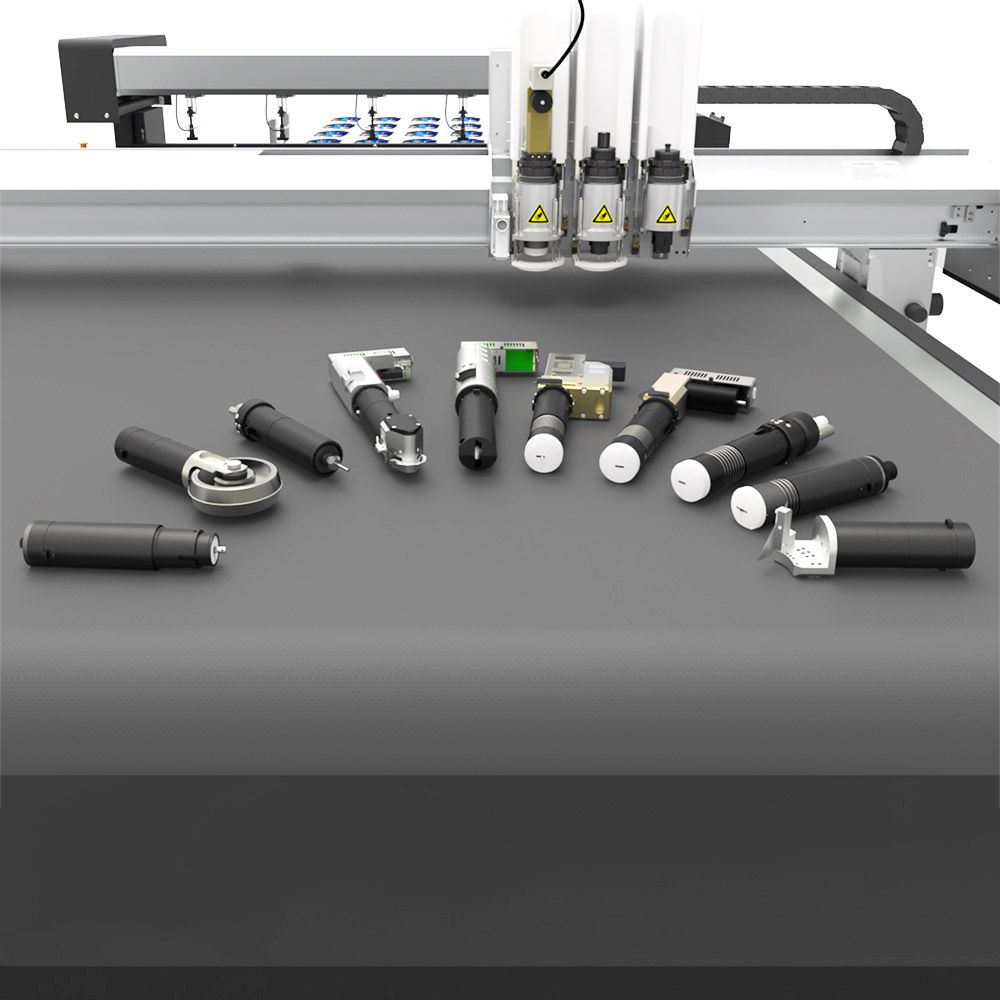

FRESE E UTENSILI DISPONIBILI:

Fresa 1.8 kW
Fresa 450 W
Utensile di taglio universale (UCT)
Utensile cordonatore (CCT)
Utensile di taglio oscillante elettrico (EOT4)
Utensile di taglio oscillante pneumatico (POT)
Utensile di taglio a lama rotante motorizzato (PRT)
Utensile per il mezzo taglio (KCT)
Utensile per il taglio V-Groove (V-CUT)

ACCESSORI OPZIONALI:

Carico e scarico a ponte realizzato su misura in base al formato macchina e al formato di lavoro
L’opzionale per il carico automatico aumenta ulteriormente la produttività nelle versioni dotate di nastro trasportatore
Riconoscimento automatico della sagoma di taglio tramite l’opzionale ‘Vision Scan’

Iecho TK4S - Brochure

1,1 MB
